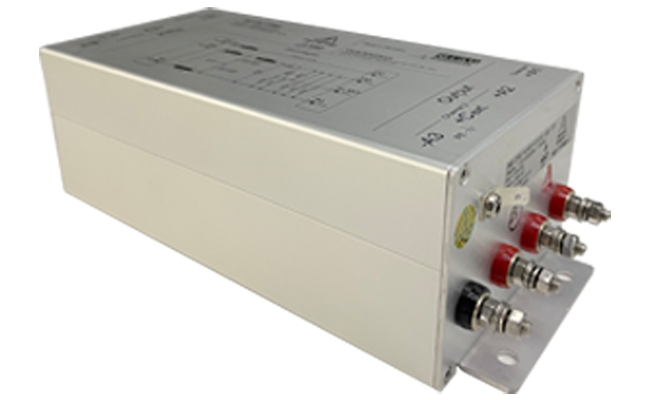

蓄电池充电机

庚罗电源从为和谐号高铁列车关键系统提供电源解决方案开始，因为稳定可靠的产品性能，在多年列车运行中的卓越表现，庚罗电源得到众多客户认可

V_{I nom} = 72 V

V_{O nom} = ± 15 V IO1

V_{I nom} = 110 V

O_{2 nom} = ± 3.5 A

产品特性规格参数结构尺寸

产品特性

工作温度范围：-40℃ - +85℃

输入电压范围：50.4-137.5 Vdc

输出电压：+24Vdc

功率：150W

效率：91%

MTBF：500,000h @SN29500

标准：EN50155； EN50212-3-2; IEC61373; EN61000-4-5等

规格参数

输入

符号	范围	测试条件	最小值	典型值	最大值	单位
V _I	输入电压范围	连续不断	50.4		137.5	V _DC
V _{I min}	输入电压范围动态	V _I = 43.2 V … 50.4 V for t ≤ 0.1 s V _I = 137.5 V … 154 V for t ≤ 1 s	43.2		154	V _DC V _DC
V _{I max}	转换器关闭				43	V _DC
V _{I max}	转换器关闭		156		158	V _DC
V _Enable	启用功能，PIN d22 参考电位：- VI	转换器开启：启用 = 低 V _Enable ≤ 0.8 V，I ≤ 1.5 mA 转换器关闭：启用 = 高 V _Enable ≥ 3.0 V，I ≤ - 50 µA*	0 3.0		0.8 20	V _DC V _DC
	转换器关闭	43.2 V ≤ VI ≤ 154 V，启用 = 高			18	mA
I _I	输入电流空载标称负载标称负载标称负载	V _I = 154 V, I _O1 = 0 A, IO2 = 0 A V _I = 72 V, I _O1 = 3.5 A, IO2 = - 3.5 A V _I = 110 V, I _O1 = 3.5 A, IO2 = - 3.5 A V _I = 43.2 V, I _O1 = 3.5 A, IO2= - 3.5 A		1.8 1.2	70 3.3	mA A A A
	输入电流积分	V _I = 154 V			15	A²s
I _{O max}	最大限度。输入开关电流 V _I ≥ V _{I min} , V _Enable ≤ 0.8 V	I _O1 = 3.5 A, I _O2 = - 3.5 A Δ t ≤ 200 ms			6	A
	输入保险丝	V _I= 154 V	10 A Pico 保险丝
C _I	转换器输入电容				25	µF
	外部线路电感				50	µH
	反向输入保护	并联二极管+内部保险丝	1.5KE160A			µF

输出：功率单元

符号	范围	测试条件	最小值	典型值	最大值	单位
P _{O nom}	输出功率	连续不断		100	137.5	W
V _{O nom}	输出电压调节，出厂设置	I _O= 1.7 A	± 14.9	± 15.0	154	V _DC
Δ V _O	负载调节	0 _A ≤ IO1, O ₂ ≤ ± 3.5 A TA = - 40°C … + 85°C	± 2.5 % V _{O nom}			V _DC
Δ _{VO dyn.}	负载调节动态	脉冲负载：20 - 80 - 20 % x I _O1 ,I _{O2 nom}			± 500	mV
t _dyn	响应时间	脉冲负载: 20 – 80 - 20 % x I _O1 ,I _{O2 nom}		1	2	ms
V _{O rms}	波纹	标称负载带宽 300 kHz		100	250	mV _rms
V _{A pp}	噪音	标称负载带宽 20 MHz			350	mV _pp
t _On	开启时间 Vo	50.4 V ≤ V _I ≤ 154 V, 0 A ≤ I _O ≤ ± 3.5 A 阻性负载 1.) V_I ≥ VI min , V _Enable ≤ 0.8 V 2.) V _Enable ≤ 0,8 V, VI ≥ V_{I min}	25		200	ms
t _off	坚持时间	50.4 V ≤ V _I ≤ 154 V V _{O min} = ± 14.25 V 0A ≤ I _O1,2 ≤ ± 3.5 A	0.5			ms
	过压关断 VO	0A ≤ I _O1,2 ≤ ± 3.5 A	转换器关闭: VO1 + VO2 ≤ 36 V
I _O1 , I _O2	输出电流			± 3.5		A
	输出电流限制		± 3.55			A
	输出短路电流I _O1、I _O2	+ V _O 和 – V _O 之间短路			4.2	A
交叉载荷	一侧加载 + / - V _O	100% realising
	交叉调节，V _O	+ 15 V: 100% x I _O, - 15 V: 0% x I _O + 15 V: 0% x I _O, - 15 V: 100% x I _O	± 14.7	± 15.0	± 15.3	V
	交叉调节，短路电流	100% 加载 (IO1, IO2)			8.1	A
	感应线	最大限度。压降补偿			0.25	V
C _O	输出容量转换器	输出每个输出级		5		mF

输出：信号

符号	范围	测试条件	最小值	典型值	最大值	单位
PF	电源故障，PIN z20 集电极开路晶体管 V _{CE max} ≤ 70 V，I _CEmax ≤ - 20mA* 参考电位： - Sense	晶体管导通：PF= 低，V _O < V _{O min} 晶体管关闭：OF=高，V _O ≥ V _{O min} 为 V _O ≥ 0.6 x V _{O nom} 定义的信号	VO < 0.95 x VO nom ± 2 % VO ≥ 0.95 x VO nom ± 2 %			V V
	信号	V _O > ± 14.25 V ± 2 %	LED 黄色亮起

一般规格

* - 符号：灌电流

安全/尺寸

范围	测试条件	最小值	典型值	最大值	单位
爬电距离、电气间隙 PD2、OV 2 PCB：FR4、V0、TG = +140°C	输入输出输入 - 案例输出 - 案例	2.0 2.0 1.0	75		mm mm mm
转换器介电强度测试型式试验：每个单元单元测试：斜坡函数 2 s – 3 s – 2 s	输入输出输入 - 案例输出 - 案例			2100 2100 750	V _DC V _DC V _DC
连接器 DIN 41612	H15，引脚 24 领先
引脚分配		见表
防护等级、防护系统		I, IP 20
尺寸 w x h x d 见图	插入式装置包括。处理印刷电路板	60.6 x 128.4 x 204.3 (3U/12HP) 100 x 160			mm mm
重量	插入式单元		0.95		kg

环境条件

符号	范围	测试条件	最小值	典型值	最大值	单位
T _A	工作温度范围	输入输出输入 - 案例输出 - 案例	2.0 2.0 1.0	75		mm mm mm
	转换器介电强度测试型式试验：每个单元单元测试：斜坡函数 2 s – 3 s – 2 s	输入输出输入 - 案例输出 - 案例			2100 2100 750	V _DC V _DC V _DC
	连接器 DIN 41612	H15，引脚 24 领先
	引脚分配		见表
	防护等级、防护系统		I, IP 20
	尺寸 w x h x d 见图	插入式装置包括。处理印刷电路板	60.6 x 128.4 x 204.3 (3U/12HP) 100 x 160			mm mm
	重量	插入式单元		0.95		kg

环境条件

电磁兼容

结构尺寸
